RC-LED01DP型485智能压力变送板
（使用说明书）
一、产品概述

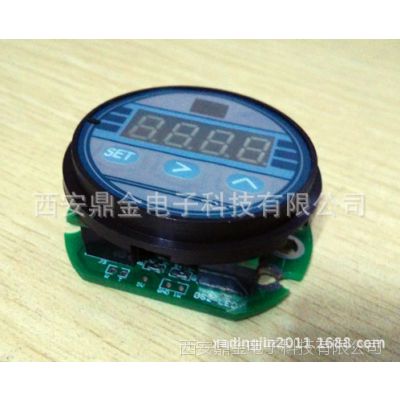

图1：RC-LED01DP实际效果图
RC-LED01DP型为一款***智能数字表头，可带4位LED显示和RS485数字信号输出。该款产品以微处理器为核心，能可靠的实现压力信号的采集和处理以及RS485通讯输出，通过集成的数字按键即可实现全数字式调试、校准。特别适合用扩散硅、陶瓷、应变式压力传感器进行***、精小型变送器的生产和制造。
l LED显示压力值；
l RS485接口; 标准MODBUS RTU通讯协议
l 提供传感器恒压、恒流激励;
l ***，低温漂；
l 输入标定可2段（3点）折线修正;
l 按键操作，不需用其它校准工具;
l 宽动态信号输入；
l 高集成度、抗干扰设计及软硬件看门狗
二、技术指标
供电电源： | DC12～36V（***DC24V） |
输出方式 | 4位LED数字输出，RS485输出 |
信号范围： | ±5mV、±7mV、±8mV、±10mV |
| ±13mV、±20mV、±40mV、±80mV |
恒流激励： | 0.4mA (特别适合扩散硅传感器阻抗) |
恒压激励： | 5VDC(1.0mA负载，特别适合陶瓷压阻传感器) |
采样速率： | 10次/秒 |
输出精度： | ±0.1％ |
温度漂移： | <40ppm/℃ |
工作温度： | 温度－20～+80℃温度<85%RH. |
外形尺寸： | 可定制 |
功耗： | 小于0.2W |
|
|
三、校准
【RC-LED01DP变送板接线】
图2：RC-LE01DP接线图
【RC-LED01DP变送板传感器端接线说明】
S+:信号正, V+:激励电源正
S-:信号负 V-:激励电源负
【RC-LED01DP变送板尺寸图】
【RC-LED01DP变送板校准步骤】
SET键：功能选择
＾键：数据调整增加键
＞键：数据左移键和菜单下翻键
一．通讯参数设置 密码0085
一）、输入密码：
测量状态下双击SET键，LED显示“-0000-”，***右边闪烁，按调整键“＾”(数据增加键)5次，屏显示“0005”，按“＞”键(数据左移键)，屏显示“0005”，十位闪烁，按＾键(数据增加键)8次，屏显示“0085”，按SET键确认后进入通讯参数设置界面
二）、485参数设置
LED显示“addr”, 选择地址编号，按SET键显示“001”(上次设置值，这里是001，也可能是1到255之间的任意值)，通过“＞”键(数据左移键)和＾键(数据增加键)来设置地址数值(范围1--255)，设置好后按SET键返回到“addr”,按“＞”键显示“bps”，选择波特率，按SET键显示9600（默认），通过＾键(数据增加键)来调整波特率，调整好后按SET返回到“bps”再按“＞”键显示“Euod”选择奇偶校验，按SET键显示-0000-，按＾键选择：0000：无校验 0001：奇校验 0002：偶校验，设置完成后按SET键返回到“Euod”，再按“＞”键显示“End”,按下SET键完成参数设置。
二、仪表基本参数设置 密码0055（输入密码方式如上）以下菜单设置方法同上。
1．PGA 选择量程范围±5mV、±7mV、±8mV、±10mV ±13mV、±20mV、±40mV、±80mV
2．dp 选择小数点 0 1 2 3 0代表无小数点，1代表1位小数，2代表2位小数，3代表3位小数点
3．YP__1 显示点1 (零点) 范围 -999--9999
5．YP__3 显示点3 (满度) 范围 -999--9999
6．FilE 滤波系数 范围 1----8 值越大显示越稳定反应越慢，
7 End 按SET键完成仪表设置
三、采样校准 密码0066（输入方式同上）菜单设置方法同上
1.SA__1 加传感器零点按SET键 显示Ad__1,按SET键（点采样完成），返回到SA__1按“＞”键，显示SA__3，加传感器满点，按SET键 显示Ad__3,按SET键（第三点采样完成），返回到SA__3按“＞”键，显示SA__2，加传感器中间点（如果传感器线性比较好，中间点校准可省去不做直接下翻到END完成），按SET键 显示Ad__2,按SET键（中间点采样完成），返回到SA__2按“＞”键，显示End，按SET键完成校准
注意：PGA设置：
±5mV、±7mV、±8mV、±10mV |
±13mV、±20mV、±40mV、±80mV |
选择以上某个量程的计算方法：（1）恒流供电传感器= 0.4mA X 传感器满度输出信号（mV）/1.5mA （2） 恒压供电传感器=5V X传感器满度输出信号（mV）/1V |
选择与计算出的值***接近的上限值。 |
四、通讯协议
本仪表通讯协议遵守MODBUS-RTU通讯规约，1个起始位，8个数据位，一个停止位。
以下指令定义假设仪表参数为：仪表地址设置为 1、通讯波特率9600、无效验位、小数点1位、单位MPa、仪表显示值500.0MPa。指令中读指令、写指令中的地址及数据均为高字节在前、低字节在后；CRC检验低字节在前，高字节在后。
【读压力值】
命令：01 03 00 04 00 01 C5 CB
指令说明：01（仪表地址） 03（读命令）00 04（显示值地址）00 01（读一个参数）C5 CB（CRC16效验码）
响应: 01 03 02 13 88 B5 12
指令说明：01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）13 88（13 88为16进制数13为高字节88为低字节转为10进制数刚好为5000）B5 12（CRC16效验码）
【零飘调整】
命令：01 06 00 05 00 01 58 0B
指令说明：01（仪表地址） 06（写指令）00 05（仪表通讯地址）00 01（零飘调整代码）58 0B（CRC16效验码）
响应: 01 06 00 05 00 01 58 0B
指令说明：01（仪表地址） 06（写指令）00 05（仪表通讯地址）00 01（零飘调整代码）58 0B（CRC16效验码）
【读参数值】
命令: 01 03 XX XX 00 01 CRC1 CRC2
指令说明：01（仪表地址） 03（读命令）XX XX（参数地址:参见表2）00 01（读一个参数）CRC1 CRC2（CRC16效验码:低字节在前，高字节在后）
响应：01 03 02 XX XX CRC1 CRC2
指令说明：01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）XX XX（返回的参数值：高位在前，低位在后）CRC1 CRC2（CRC16效验码：低字节在前，高字节在后）
【写参数值】
命令: 01 06 XX XX data1 data2 CRC1 CRC2
指令说明：01（仪表地址） 03（读命令）XX XX（参数地址：参见表2）data1 data2（写入的参数：高字节在前，低字节在后。见表2）CRC1 CRC2（CRC16效验码：低字节在前，高字节在后）
响应：01 06 XX XX data1 data2 CRC1 CRC2
指令说明：01（仪表地址） 03（读命令）XX XX（参数地址）data1 data2（写入的参数：高字节在前，低字节在后。见表2）CRC1 CRC2（CRC16效验码：低字节在前，高字节在后）
表2：参数地址及数据
参数名称 | 内容 | 地址（Hex） | 数据（data1，data2） |
Addr | 变送板地址 | 00 00 | 1～255 |
baud | 变送板波特率 | 00 01 | 1-2400 2-4800 3-9600 4-19200 |
Unit | 测量单位 | 00 02 | 0-m 1-kPa 2-MPa 3-℃ 4-L 5-bar 6-psi 7 Pa |
Dot | 测量数据小数点位数 | 00 03 | 取值范围：0-4 |
Zero | 零飘 | 00 05 |
|
Parity | 校验位 | 00 06 | 0-None 1-Odd 2-Even |
Loc | 密码验证 | 00 0A | 密码: 38 79 |
【写参数步骤】
①密码验证，密码为38 79H,即发送命令: 01 06 00 0A 38 79 7B EA
②写需要修改的参数，例如修改变送板地址为2时，命令：01 06 00 00 00 02 08 0B
注意：写参数时，密码认证只需1次，在不断电情况下，其他参数可继续修改而无需再次进行认证。断电后，则需重新认证后方可改变参数。
附详细指令代码：
假设仪表参数为：仪表地址设置为 1，通讯波特率9600，无效验位，小数点1位，单位MPa，仪表显示值500.0MPa。
以下为主机（PC）发命令和仪表返回命令祥解：
//命令为16进制
一、读指令
（1）【读仪表地址命令】
命令：01 03 00 00 00 01 84 0A 01（仪表地址） 03（读命令）00 00（仪表通讯地址）00 01（读一个参数）84 0A（CRC16效验码）
仪表返回数据：01 03 02 00 01 79 84 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 01（仪表地址为1）79 84（CRC16效验码）
(2)【读仪表波特率命令】
命令：01 03 00 01 00 01 D5 CA 01（仪表地址） 03（读命令）00 03（仪表通讯波特率）00 01（读一个参数）84 0A（CRC16效验码）
仪表返回数据：01 03 02 00 04 B9 87 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 03（查表2波特率9600）F8 45（CRC16效验码）
（3）【读仪表单位命令】
命令：01 03 00 02 00 01 25 CA 01（仪表地址） 03（读命令）00 02（仪表单位）00 01（读一个参数）25 CA（CRC16效验码）
仪表返回数据：01 03 02 00 02 39 85 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 02（查MODBUS表代表单位MPa）39 85（CRC16效验码）
（4）【读仪表小数点命令】
命令：01 03 00 03 00 01 74 0A 01（仪表地址） 03（读命令）00 03（仪表小数点）00 01（读一个参数）74 0A（CRC16效验码）
仪表返回数据：01 03 02 00 01 79 84 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 01（查MODBUS表代表1位小数）79 84（CRC16效验码）
（5）【读仪表显示值命令】01 03 00 04 00 01 C5 CB 01（仪表地址） 03（读命令）00 04（仪表显示值）00 01（读一个参数）C5 CB（CRC16效验码）
仪表返回数据：01 03 02 13 88 B5 12 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）13 88（13 88为16进制数13为高字节88为低字节转为10进制数刚好为5000）B5 12（CRC16效验码）
（6）【读仪表零飘值】01 03 00 05 00 01 C5 CB 01（仪表地址） 03（读命令）00 05（零飘值）00 01（读一个参数）C5 CB（CRC16效验码）
仪表返回数据：01 03 02 00 00 B8 44 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 00（零飘值为零）B8 44（CRC16效验码）
（7）【读校验位】01 03 00 06 00 01 64 0B 01（仪表地址） 03（读命令）00 06（校验位）00 01（读一个参数）64 0B（CRC16效验码）
仪表返回数据：01 03 02 00 00 B8 44 01（仪表地址） 03（读命令）02（读取的字节数，1个参数为2，2个参数为4 ....）00 00（00 00 代表此模块无校验）B8 44（CRC16效验码）
二、写指令
为了保护模块参数，任何改变模块参数的指令需提前进行密码认证，否则无效。密码验证：密码为38 79H,即发送命令: 01 06 00 0A 38 79 7B EA
如要将模块地址从1改为2需发首先发送送：01 06 00 0A 38 79 7B EA；然后再发送：01 06 00 00 00 02 08 0B
【以下是详细写指令代码及解析】
（1）【写仪表地址命令】
命令：01 06 00 00 00 02 08 0B 01（仪表地址） 06（写命令）00 00（通讯地址寄存器）00 02（模块地址改为2）08 0B（CRC16效验码）
仪表返回数据：02 06 00 00 00 02 08 38 02（修改后的仪表地址） 06（写命令）00 00（仪表通讯地址）00 02（模块地址改为2）08 38（CRC16效验码）
(2)【写仪表波特率命令】
命令：01 0600 01 00 02 59 CB 01（仪表地址） 06（写命令）00 01（波特率寄存器地址）00 02（仪表通讯波特率:00 02代表4800bps——见表2）59 CB（CRC16效验码）
仪表返回数据：01 06 00 01 00 02 59 CB 01（仪表地址） 06（写命令）00 01（波特率寄存器地址）00 02（仪表通讯波特率:00 02代表4800bps——见表2）59 CB（CRC16效验码）
（3）【写仪表单位命令】
命令：01 06 00 02 00 01 E9 CA 01（仪表地址） 06（写命令）00 02（单位寄存器地址）00 01（00 01代表kPa——见表2）E9 CA（CRC16效验码）
仪表返回数据：01 06 00 02 00 01 E9 CA 01（仪表地址） 06（写命令）00 02（单位寄存器地址）00 01（00 01代表kPa——见表2）E9 CA（CRC16效验码）
（4）【写仪表小数点命令】
命令：01 06 00 03 00 02 F8 0B 01（仪表地址） 06（写命令）00 03（小数点寄存器地址）00 02（00 02代表2位小数——见表2）F8 0B（CRC16效验码）
仪表返回数据：01 06 00 03 00 02 F8 0B 01（仪表地址） 06（写命令）00 03（小数点寄存器地址）00 02（00 02代表2位小数——见表2）F8 0B（CRC16效验码）
（5）【写零飘】01 06 00 05 00 00 99 CB 01（仪表地址） 06（写命令）00 05（零飘寄存器地址）00 00（无意义）99 CB（CRC16效验码）
仪表返回数据：01 06 00 05 00 00 99 CB 01（仪表地址） 06（写命令）00 05（零飘寄存器地址）00 00（无意义）99 CB（CRC16效验码）
（6）【写校验位】01 06 00 06 00 01 A8 0B 01（仪表地址） 06（写命令）00 06（校验位寄存器地址）00 01（00 01代表奇校验——见表2）A8 0B（CRC16效验码）
仪表返回数据：01 06 00 06 00 01 A8 0B 01（仪表地址） 06（写命令）00 06（校验位寄存器地址）00 01（00 01代表奇校验——见表2）A8 0B（CRC16效验码）
